MẠCH DAO ĐỘNG TẠO XUNG SỬ DỤNG IC 555

Mạch dao động tạo xung sử dụng IC 555

Mạch dao động tạo xung sử dụng IC 555

1. Mạch dao động

Mạch dao động là mạch mạch dao động sử dụng các linh kiện để phát ra tín hiệu xung dao động cụ thể

để điều khiển thiết bị.

Có nhiều dạng tín hiệu xung được phát ra từ mạch dao động, như xung sine , xung vuông , xung tam giác…..

2. Mạch dao động tạo xung vuông:

Có nhiều cách thiết kế mạch để tạo  xung vuông như thiết kế mạch dùng Transistor , thiết kế mạch dùng Opam, …

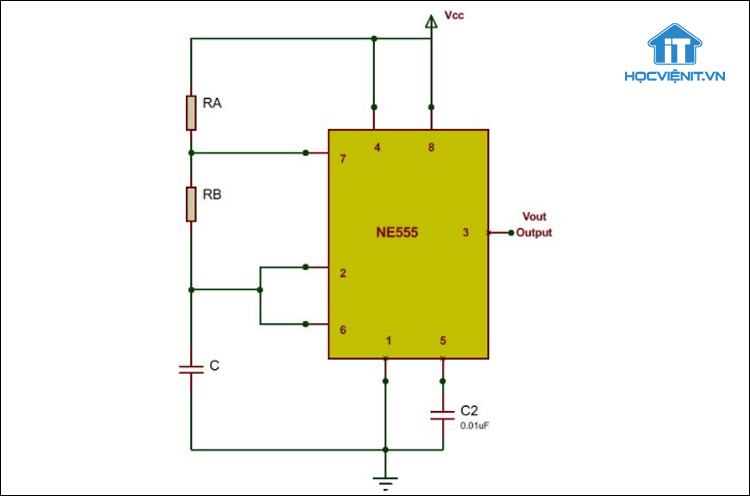

Ở đây,chọn thiết kế mạch dao động tạo xung vuông dùng ICNE555N .

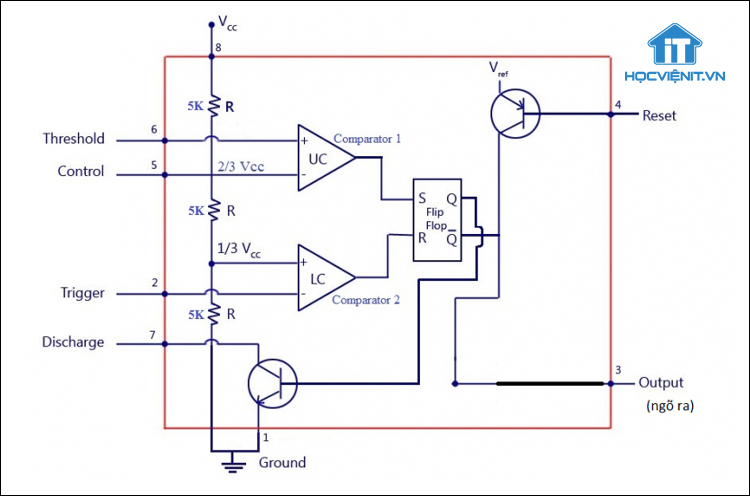

Theo như sơ đồ khối sau đây.

Dựa vào sơ đồ khối ta có thể nhận ra rằng để tạo được xung vuông ta chỉ cần IC 555 và 1 số linh kiện phổ biến như R,C.

3. lý do chọn mạch tạo xung vuông sử dụng IC NE555 N:

– IC NE555 N rất phổ biến ,dễ tìm

– Mạch tạo xung dùng IC này rất dễ làm, dễ giải thích ,dễ hiểu

nguyên lý làm việc của nó.

Trên đây HOCVIENiT.vn đã giới thiệu cơ bản về mạch dao động tạo xung sử dụng IC 555.
