Cấu trúc mainboard MTXT như thế nào?

Dưới đây Học viện iT giới thiệu các thành phần cơ bản trên mô phỏng của mainboard IBM T4X rất hữu ích cho anh em mới vào nghề, khi vẫn mơ màng , thắc mắc về mainboard MTXT.

Cấu trúc mainboard MTXT
Cấu trúc mainboard MTXT

1. Mainboard là gì?

Mainboard hay còn gọi là bo mạch chủ. Nó là một trong những bộ phận thiết yếu nhất của hệ thống máy tính. Nó chứa nhiều thành phần quan trọng của máy tính. Bao gồm bộ xử lý trung tâm (CPU), bộ nhớ và đầu nối cho các thiết bị đầu vào và đầu ra. Đế của một bo mạch chủ bao gồm một tấm vật liệu không dẫn điện rất chắc chắn, điển hình là một loại nhựa cứng. Các lớp mỏng bằng đồng hoặc nhôm, được gọi là dấu vết , được in trên tờ này. Những dấu vết này rất hẹp và tạo thành các mạch giữa các thành phần khác nhau. Ngoài các mạch, một bo mạch chủ chứa một số ổ cắm và khe cắm để kết nối các thành phần khác.

2. Cấu trúc của Mainboard MTXT

Nếu bạn mở máy tính ra và tháo bo mạch chủ, có lẽ bạn sẽ khá bối rối về tất cả các bộ phận khác nhau. Cấu trúc của mainboard bao gồm:

  • Một ổ cắm CPU: CPU thực tế được hàn trực tiếp vào ổ cắm. Vì CPU tốc độ cao tạo ra rất nhiều nhiệt, có các khe tản nhiệt và các điểm lắp cho quạt ngay bên cạnh ổ cắm CPU.
  • Một đầu nối nguồn để phân phối nguồn cho CPU và các thành phần khác.
  • Khe cắm cho bộ nhớ chính của hệ thống ở dạng chip DRAM.
  • Một con chip tạo thành một giao diện giữa CPU, bộ nhớ chính và các thành phần khác. Trên nhiều loại bo mạch chủ, điều này được gọi là Northbridge. Con chip này cũng chứa một bộ tản nhiệt lớn.
  • Một chip thứ hai kiểm soát các chức năng đầu vào và đầu ra (I / O). Nó không được kết nối trực tiếp với CPU mà với Northbridge. Bộ điều khiển I / O này được gọi là Southbridge. Northbridge và Southbridge kết hợp được gọi là chipset .
  • Một số đầu nối, cung cấp giao diện vật lý giữa các thiết bị đầu vào và đầu ra và bo mạch chủ. Southbridge xử lý các kết nối này.
  • Khe cắm cho một hoặc nhiều ổ cứng để lưu trữ tệp. Các loại kết nối phổ biến nhất là Điện tử ổ đĩa tích hợp (IDE) và Đính kèm công nghệ tiên tiến nối tiếp (SATA).
  • Một chip bộ nhớ chỉ đọc (ROM), chứa phần sụn hoặc hướng dẫn khởi động cho hệ thống máy tính. Đây cũng được gọi là BIOS.
  • Một khe cho video hoặc card đồ họa. Có một số loại khe cắm khác nhau, bao gồm Cổng đồ họa được tăng tốc (AGP) và Express Interconnect Express Interconnect Express (PCIe).
  • Các khe bổ sung để kết nối phần cứng dưới dạng các khe kết nối thành phần ngoại vi (PCI).

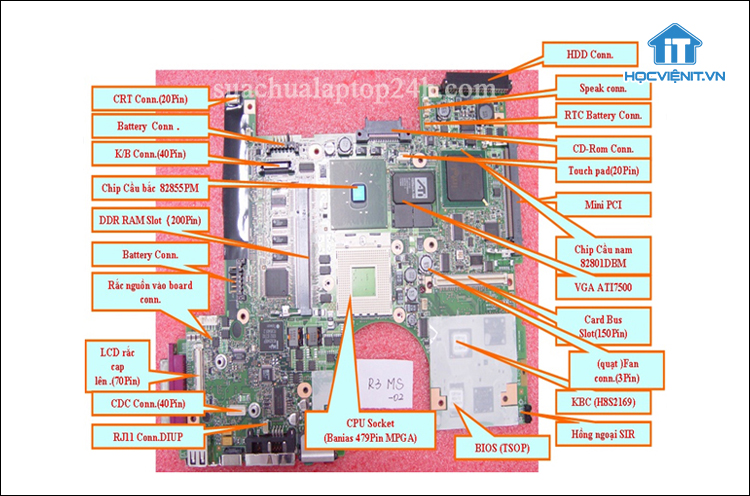

Mặt trước
Mặt trước

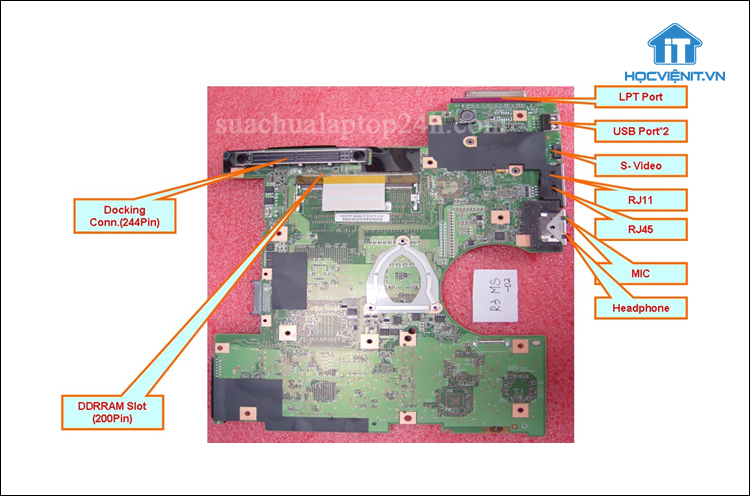

Mặt sau
Mặt sau
