1: Do đâu mà Laptop Dell Vostro 1400 phát sinh lỗi?



Đầu tiên là các dòng máy như: Dell Vostro 1400, inspiron 1420, dell Studio 1318, Dell M1330 có thể do tự lỗi, nhưng cũng có thể do phát sinh trong quá trình sửa chữa do các nguyên nhân sau

  • khi đóng lại chipset, kích nguồn, dòng tiêu thụ lên 05 – 0.7A rồi tắt



  • Cũng có khi, Pan bệnh ban đầu không phải là kích/tắt nhưng khi sửa xong 1 Pan nào đó ví dụ như máy mất nguồn hoàn toàn, sau khi sửa có nguồn thì máy lại phát sinh thêm Pan kích lên rồi tắt .



  • Tuy nhiên, có một số trường hợp bệnh phát sinh khá rõ ràng đó là khi máy bị sọc rác màn hình sau khi làm chân đóng lại chip VGA thì phát sinh Pan kích lên dòng 0.5A rồi tắt.



  • Một số máy thì mất nguồn RAM và sau khi sửa có nguồn RAM thì cũng có thêm bệnh kích nguồn lên rồi tắt.



  • Hoặc nan giải hơn nữa là khi khối nguồn 15V lỗi không đủ áp hoặc mất áp nên sẽ làm cho các nguồn chuyển tiếp bị ngắt quãng làm cho một số khối nguồn không hoạt động hoặc máy có nguồn đủ, lên hình sau đó máy tự tắt về dòng chờ.

Những pan bệnh kể trên đa phần là do chúng ta quên hoặc chủ quan không làm sạch, vệ sinh gầm chíp để lại dưới gầm chân chíp 1 lớp hóa chất ( mỡ đóng chip, mỡ làm chân chíp) chính lớp mỡ nay đã tạo ra những điện trở “ký sinh” giữa các chân chíp kết quả là máy kích / tắt có hình hoặc không hình. Hoặc khi vệ sinh mỡ hàn lớp mỡ này bám vào socket CPU kết quả là CPU tiếp xúc kém dẫn đến việc kích khởi động máy không hoạt động và tắt.



2: Nguyên lý hoạt động



Về nguyên lý thì vẫn như bao khối nâng áp khác nhưng điểm khác biệt ở chỗ là:

  • Với các máy khác , khối nâng áp đều lấy xung khoảng 300Khz từ khối nguồn 3V, 5V phục vụ việc nâng áp nên dòng cho ra là khá lớn.



  • Còn với các dòng Dell này thì phần xung được mượn xung 32,768khz từ chip I/O qua tầng đệm rồi cấp vào khối nâng áp nên nên dòng cho ra sẽ nhỏ hơn rất nhiều việc giảm áp, mất áp 15V thường gặp hơn.

Khối nâng áp thông dụng:





Khối nâng áp Dell Vostro 1400

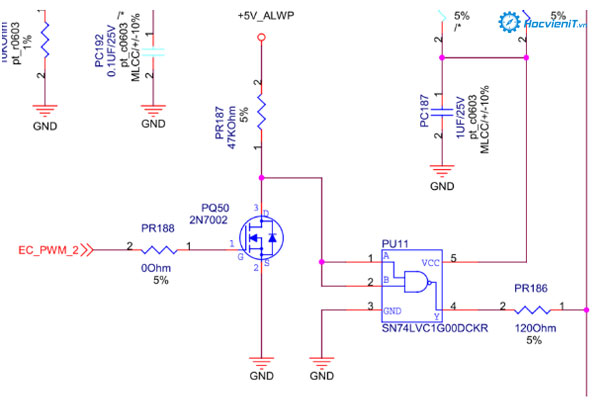

Xung 32,768Khz biên độ thấp được đưa tới G của PQ50 khuếch đại biên độ lấy ra cực D qua tầng đệm (PU11) vào 1,2 ra chân 4 sau đó qua PR186 cấp vào mạch nâng áp.

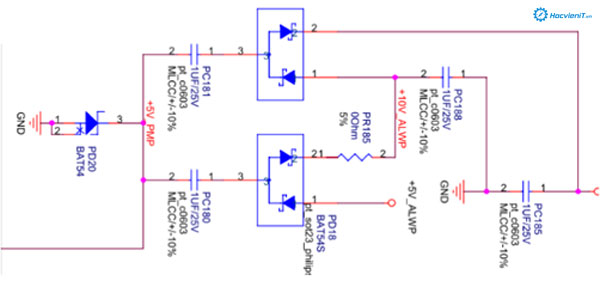

Sau khi qua tầng đệm , xung 32,768Khz qua PC180,PC181 vào khối nâng áp, 15V xuất hiện tại dầu tụ PC185.



Áp 15V áp vào các cực G của FET nghịch giúp tạo các nguồn thứ cấp cho máy.

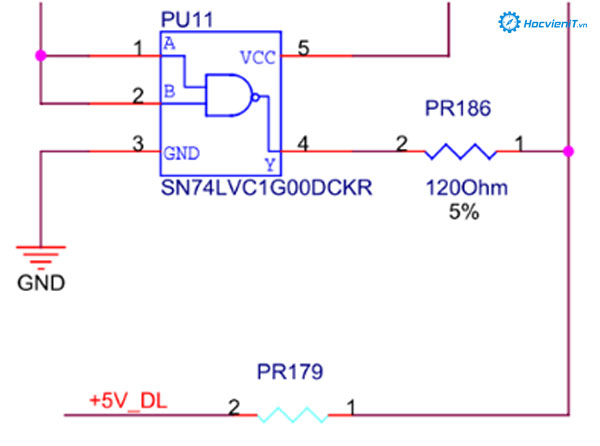

Ngoài ra, để nâng dòng cho khối nâng áp này chúng ta có thể dùng tần số 300Khz như các dòng máy khác thường dùng bằng cách loại bỏ PR186 và thêm vào PR179 với vị trí có sẵn trên mainboard:

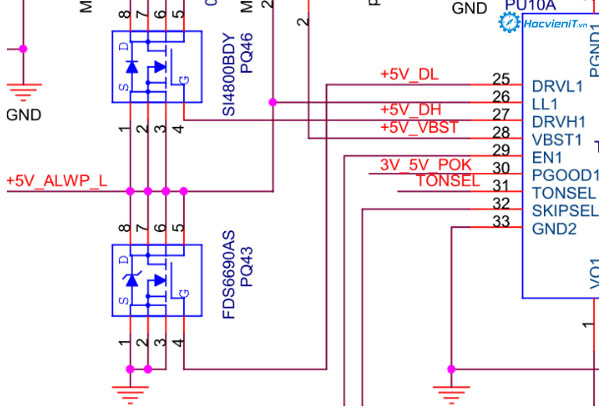

Bằng cách này chúng ta đã lấy được xung khoảng 300khz từ chân số 25 ic nguồn 3v/5v như bao máy khác đang dùng:





Như vậy chúng ta đã có được áp 15v có dòng cao hơn nên ít lỗi hơn trước khi mạch có sự rò rỉ nhẹ.

Đây là cách chúng tôi đã làm cho các dòng máy dạng này cách đây vài năm , dĩ nhiên sẽ còn nhiều nguyên nhân dẫn đến máy kích/ tắt.
