Hướng dẫn kiểm tra và sửa chữa Main MSI-H61

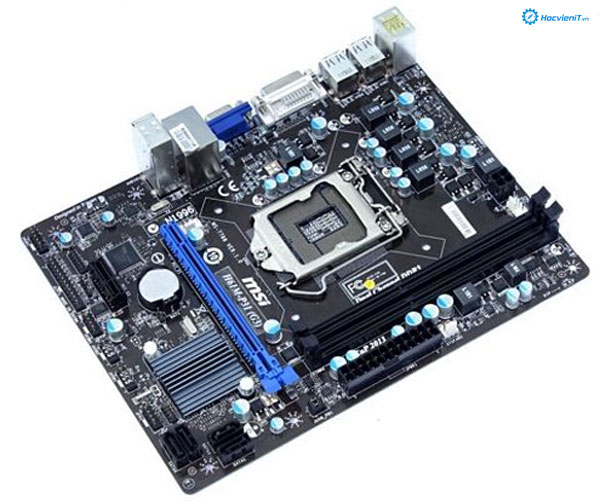

Trong bài viết này, HocvieniT.vn sẽ chia sẻ phương pháp kiểm tra và sửa chữa tình trạng bo mạch chủ không kích được nguồn của main MSI-H61 với mã main là MS-7680.

Hướng dẫn kiểm tra và sử chữa main MSI H61

Các bước tiến hành đo thực tế



Để làm cho công việc sửa chữa dễ dàng hơn, bạn hãy tiến hành các thao tác đo thực tế theo trình tự như sau:

Đầu tiên, kiểm tra các nguồn không có chạm chập. Sau đó, tiến hành đo khi cắm nguồn, chưa kích nguồn (Main H61 không kích nguồn).

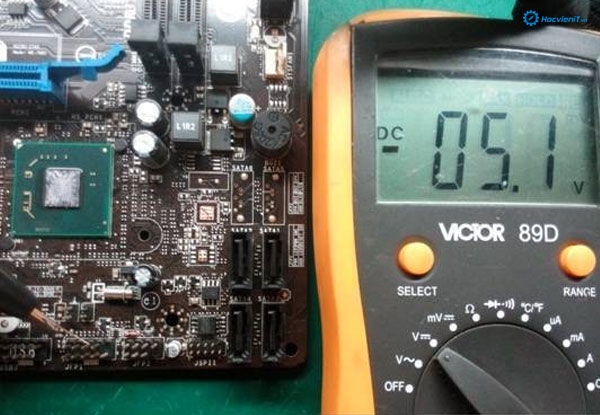

Đo tại chân kích nguồn có 5V thấy áp đúng.

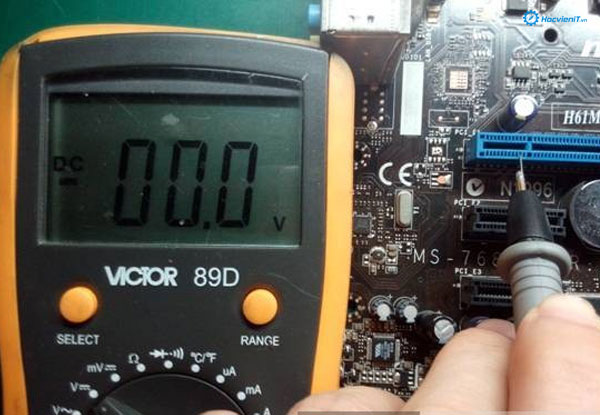

Đo tại B10 của khe PCIE X16 0V có áp chuẩn là 3,3V.

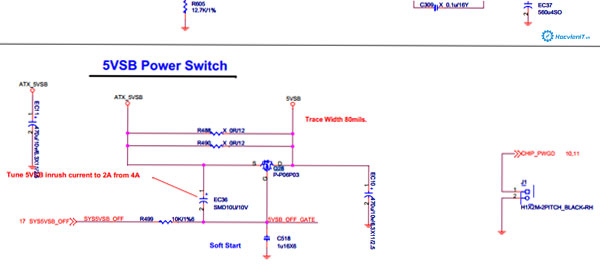

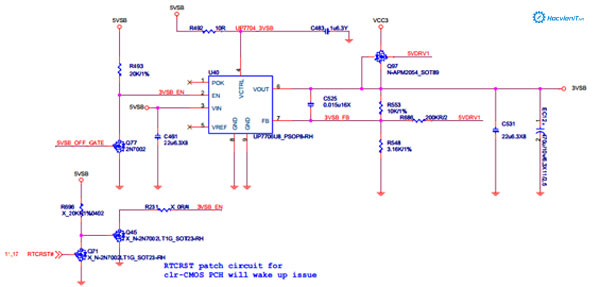

Như vậy từ kết quả đo trên có thể thấy main đang bị mất 3,3VSB cấp trước. Phân tích main này thì từ nguồn ATX_5VSB sẽ chuyển đổi thành 5VSB sau đó chuyển thành 3,3VSB.

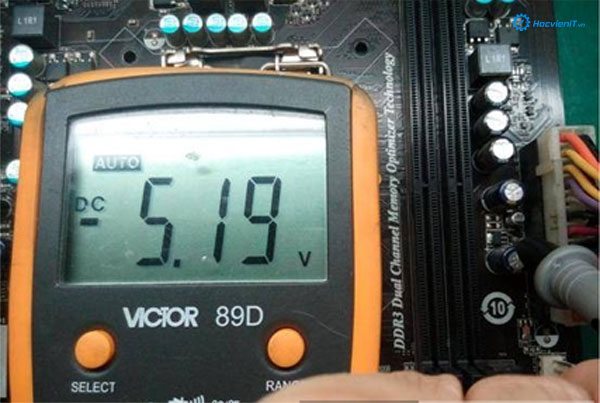

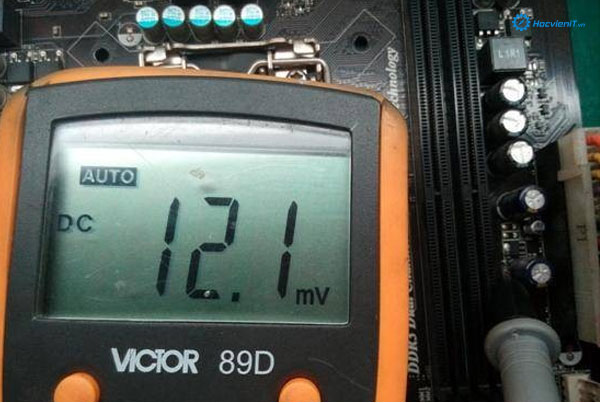

Tiến hành đo trên mạch thực tế và cho ra kết quả sau:



Theo như hình bên dưới mô tả thì sau khi kiểm tra mạch RTC, ta quan tâm tiếp đến tín hiệu VCCDSW3_3 và DPWROK có tốt hay không? Nếu tốt sẽ có lệnh SLP_SUS# để cho lệnh VCC_SUS bật nguồn cấp trước. Tương tự, khi lệnh VCC_SUS tốt sẽ cho lệnh RSMRST# tốt và sẵn sàng đợi kích nguồn.



Sau khi đã kiểm tra VCCRTC, RTCRST#, thạch anh 32,768 đều tốt thì trong điện áp cấp trước ATX_5VSB bạn tiến hành kích nguồn lệnh PWRBIN để kích hoạt IO hoạt động. Khi đó, IO sẽ đưa tín hiệu CP_3VA_OFF để tạo điện áp 3VA(VCCDSW3_3).



Tiếp theo, khi có nguồn 3VA các chân DPWROK và SLP_SUB# ở mức cao, IO truyền lệnh cho SYS5VSB_OFF ở mức thấp mở nguồn 5VSB và 3VSB cấp nguồn cấp trước, lệnh RSMRST# mức cao cho biết các nguồn cấp trước tốt.



Từ đó IO gửi tín hiệu PWRBTN# để lệnh SLP_S3# có mức cao và duy trì lệnh PSON# có mức thấp nhằm duy trì hoạt động của nguồn ATX.



Qua quá trình phân tích các bước, bạn bắt đầu kiểm tra nguồn 3VA.





Nguồn 3VA đủ thì tiếp tục đo nguồn DPWROK có 3,3V Chân 46 IO.





Sau đó đo lệnh SLP_SUS# tại chân 47 của IO có 0v có áp chuẩn là 3,3V.



Đo tổng trở của chân 47 IO với mass, tổng trở 16 Ohm tổng trở thấp. Do đó, tiến hành tháo IO ra khỏi main và đo lại tổng trở. Nếu tổng trở ở mức 284 thì có thể kết luận là do lỗi IO (IO bị chập).



Giải quyết lỗi



Khi nguyên nhân gây ra lỗi là đến từ IO thì bạn chỉ cần thay IO mới và kiểm tra lại thấy tổng trở chân 47 ở mức 223 tốt.



Tín hiệu SLP_SUS# cũng ở mức tốt 3,3V. Kiểm tra các nguồn 5VSB và 3VSB tốt. Như vậy có nghĩa là máy đã hoạt động bình thường.



Một lưu ý nho nhỏ với các bạn là main này khi kích nguồn mới có nguồn 5VSB và 3VSB.



Hi vọng các thông tin trên giúp ích cho bạn trong việc kiểm tra và sửa chữa Main MSI-H61. Chúc bạn thành công!
