Cách chuẩn đoán hư hỏng chính xác trên mainboard

Motherboard không kích được nguồn



Để khắc phục lỗi Motherboard không kích được nguồn thì theo lý thuyết bạn phải dò cơ cấu mạch kích nguồn rồi tiếp tục dò theo mạch và tiến hành sửa từng bước một.



Chẳng hạn: 5v power on -> IO -> Chip Nam -> fet -> power SW. Bạn phải nhìn theo sơ đồ này và đánh từng vùng một. Như vậy bạn có thể thấy công đoạn khó nhất là tìm ra được cơ cấu mạch kích nguồn. Do đó, HocvieniT.vn sẽ chia sẻ cho các bạn giải quyết công đoạn này.

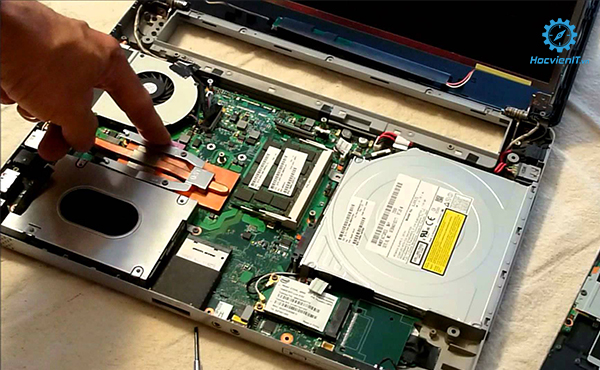

Cách chuẩn đoán hư hỏng chính xác trên Mainboard

Cách chuẩn đoán hư hỏng chính xác trên Mainboard

Đầu tiên, hãy tiến hành kiểm tra các lỗi vật lý như main có bị cong, đứt mạch, xì tụ hay nổ chíp hay không? Tiếp theo là kiểm tra xem Jump Clrcmos đã được cắm vào đúng vị trí chưa. Sau đó cắm nguồn vào kích thử và chạm vào chip LAN, chip AUDIO, Chip Clock xem chúng có bị nóng hay không?



Khi đó nếu thấy những chip nóng thì điều đó có nghĩa là nó bị chạm. Trong một số trường hợp đơn giản bạn chỉ cần gỡ chip LAN bị chạm ra là được, main và lên hình sẽ chạy bình thường. Sau đó, bạn gắn thêm 1 con chip Lan khác là OK hoặc nếu bạn không để ý thì hoàn toàn có thể để nguyên sử dụng card LAN rời.



Còn khi các loại chip ở trên không hề có con nào bị chạm thì bạn hãy dùng tay đè lên chip NAM đồng thời kích nguồn. Nếu thấy kích chạy thì có nghĩa là chip NAM đã bị hở. Và bạn chỉ cần tiến hành hấp lại chip NAM là xong.



Còn nếu không vẫn không được thì bạn lại tiếp tục dùng ngón tay chạm vào phần chân của thạch anh chíp NAM đồng thời tiến hành kích nguồn nhiều lần. Trong trường hợp kích chạy thì xảy ra một trong hai khả năng sau:



  • Bản thân thạch anh bị lỗi.
  • Chíp NAM bị hở chân.

Như vậy bạn chỉ cần thay thạch anh còn nếu vẫn không chạy thì bạn phải hấp chíp nam hoặc làm lại chân chip nam. Đa số khi gặp phải lỗi này thì đến đây là đã sửa xong nhưng nếu bạn gặp phải trường hợp đặc biệt hơn ngoài cả hai phép thử thì bạn bắt buộc phải theo tuân theo cách dò cơ cấu mạch kích nguồn mà làm:



Kiểm tra fet kích nguồn -> thay IO mà vẫn chưa thấy chạy thì thay luôn chip NAM nữa là xong.



Sau khi thực hiện tất cả các bước trên mà main vẫn chưa chạy thì bạn phải quay lại kiểm tra các bước trước, và chắc chắn rằng thao tác mình làm là chính xác để tránh không những không sửa được main mà còn gây thêm bệnh cho main.



Ngoài ra, đối với main intel thì đa số phải có CPU mới kích được nguồn còn một số ít dòng main khác phải có Pin Cmos mới kích được.



Chuẩn đoán và xử lý các thành phần của mạch

  • Chân Power On (màu xanh lá cây) của giác cắm 20pin / 24pin của bộ nguồn ATX cắm lên mainboa
    Chia sẻ kinh nghiệm sửa main Foxconn G31 MV Boot

    Chia sẻ kinh nghiệm sửa main Foxconn G31 MV Boot

    rd.

  • Nguồn 5V STB (dây tím cấp trước).
  • Nguồn 3V3 STB được hạ áp từ 5V STB (Đo chân A14 Khe PCI)
  • Công tắc Power On nối với 2 pin Power ON trên panel pin.
  • Chip SIO.

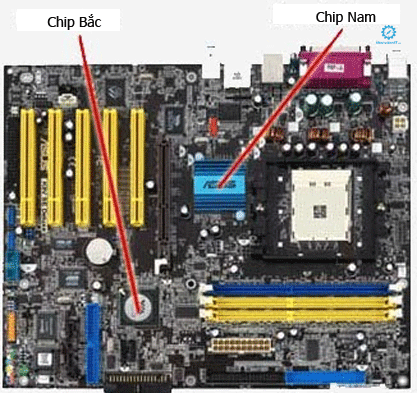

  • Chip cầu NAM, Thạch anh 32M cho chip NAM.
  • Mosfet đảo hoặc IC đệm (nếu có).
  • Chân Xanh là phải có từ 2.5 -> 5V
  • Nguồn 5V STB, dây tím phải có 5V
  • Nguồn 3V3 STB (chân A14 khe PCI) phải có 3V3.
  • Hai Pin kết nối với nút Power On trên thùng máy phải có một chân từ 2.5V -> 5V.
  • Chip SIO và Chip cầu NAM không nóng
  • Khi kích nguồn (bấm nút công tắc):
  • Chân xanh lá bằng 0V.
  • Nguồn 5V STB vẫn đủ 5V
  • Nguồn 3V3 vẫn đủ 3V3
  • Chip Nam hơi ấm lên tí.

Mainboard kích nguồn không được



Bước 1: Đo dây tím phải đủ 5V STB. Nếu bị tụt xuống ~4.5V hoặc thấp hơn tức là có vấn đề.



Rút dây nguồn ra khỏi main, kích nguồn rời và đo lại thử. Nếu thấy đủ 5V mà khi cắm vào Main chỉ còn 4V5 hoặc thấp hơn thì có nghĩa là chạm mạch. Khi có chạm mạch thì bắt đầu kiểm tra mạch ổn áp 3V3 STB cấp trước rồi đến chip SIO, chip Nam, chip LAN hoặc Sound (nếu có).



Khi một trong các chip ở nêu bị chạm thì main sẽ không kích được nguồn. Nếu chip LAN hoặc Sound chạm (sờ thấy nóng) thì xả bỏ trước để không làm ảnh hưởng đến hoạt động của main.



Bước 2: Kiểm tra nguồn 3V3 cấp trước tại chân A14 khe cắm PCI (ở vị trí hàng trên cột thứ 14 từ trái nhìn sang)



Mạch ổn áp 3V3 thường dùng một IC ổn áp 3v3 họ 1117 hoặc họ 1084, 1085, 1086.

Nhưng thường gặp nhất vẫn là 1117 với chân 3 vào 5V STB, chân 2 ra đúng 3V3.

Đối với các main đời cũ thì không được tích hợp IC mà sử dụng mạch đi với một vài mosfet  hoặc transistor để ổn áp.



Nếu mất 3V3 tại chân 2 thì xả ra, tiến hành đo nội trở IC và mạch. Nếu nội trở vị trí chân 2 ~0 ôm thì 99% là đã chạm chip Nam.



Bước 3:  Đo nguồn kích 5V ps-on (có thể thấp hơn một chút cũng không có vấn đề) tại chân PS-ON (hai chân cắm nối với công tắc nguồn một chân là ps-on một chân nối mass).



Nếu mất 5V tại chân ps-on này thì bạn hãy kiểm tra xem chân này đi đến chip nào? Là SIO hay chip Nam, từ đó suy ra chip đó hở mạch hoặc lỗi.



– Dò mạch (thang đo ôm x1) chân kích PSON và chip SIO. Nếu có trở kháng ~0 ôm thì suy ra chân kích PS-ON là do SIO quản lý.

– Trường hợp còn lại là chân kích PS-ON do chipset NAM quản lý.



Bước 4: Kiểm tra xem có mosfet đảo hay không?



– Dò mạch (thang đo ôm x1) chân xanh lá và các chân chip SIO. Nếu không có trở kháng ~0 ôm thì có nghĩa là có mosfet đảo hoặc ic đệm.

– Trong dạng này: Chân xanh lá không đi vào trực tiếp chip SIO mà phải qua một mosfet đảo (hoặc IC đệm). Thường thì mosfet này (hoặc IC đệm) bị chết nên dẫn đến không kích được nguồn.



Công việc của bạn là tìm ra mosfet đảo này và thay là OK. Trong trường hợp khác, mosfet đảo bị chập D-S thì máy luôn ở trong trạng thái “hoạt động”: Bật nguồn tự chạy, hoặc shutdown xong mà vẫn tiếp tục “chạy”.(Đây cũng là trường hợp thường gặp)



Bước 5: Kiểm tra xem chip NAM có bị nóng không (Lưu ý: Main chưa kích nguồn)

Nếu cấp nguồn vào (chưa kích nguồn) mà chip NAM ngay lập tức nóng bừng lên thì chắc chắn là chết chip NAM.



Bước 6: Nguyên nhân còn lại là do hở chân chip NAM, lỗi chip NAM hoặc lỗi chip SIO.



Vài trường hợp riêng lẻ có nguyên nhân đến từ việc hỏng thạch anh giao động của chip NAM (thay thử).



  • Hai tụ pi nối từ 2 chân thạch anh bị rỉ: Xả bỏ thử.
  • Chip SIO lỗi: Hở chân thì hàn lại hoặc lỗi thì thay luôn.
  • Chipset Nam lỗi: hấp lại chip. Nếu không được thì tháo chipset ra làm chân đóng lại, vẫn không được thì thay chipset khác.

Cắm nguồn vào main và đo



Lưu ý: Không kích nguồn đầu nhé!



Dây tím phải đủ 5V: nếu thiếu thì phải kiểm tra bộ nguồn rời xem có lỗi nào hay không? Nếu nguồn rời không có vấn đề gì mà cắm vào main bị sụt áp thì có thể đã chạm tải đâu đó: thường là Chip NAM, LAN, Sound, SIO…



Dây xanh lá phải có 5V (hoặc 2v5 đến ~5v) : chân cần biết là chân nào nhưng nếu cắm nguồn vào mà không có 5V thì trường hợp này hơi rắc rối. Bởi nó bằng 0V thì nguồn phải chạy, mà chưa kích công tắc mà nguồn chạy là do lỗi tự kích nguồn.



Chân A14 khe PCI phải có 3V3: Đây là chân nguồn cấp trước 3v3 cho chipset Nam, mất 3v3 này thì chip Nam sẽ không hoạt động và chắc chắn rằng sẽ không kích được nguồn. Mất 3V3 này là do chết IC 1117 hoặc chạm, chết chip Nam.



Chân kích nguồn ps_on phải có 5V: Khi đã có 3v3, thạch anh 32Mhz OK thì chip Nam sẽ cấp trực tiếp (hoặc thông qua SIO) 5V kích cho 1 chân của nút công tắt PS_ON. Mất 5V kích này thường do lỗi SIO hoặc chip Nam.



Kích nguồn



Kích nguồn không được thì hãy kiểm kĩ lại các bước trên và để xác định xem main bị hư gì nhé.



Kích nguồn, quạt quay, máy không boot, không lên hình, đo tiếp

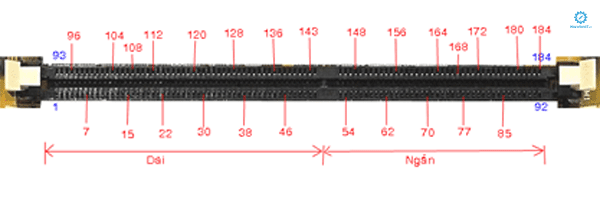

Đo Nguồn RAM

DDR1: Chân số 7 hoặc chân 143 phải có 2V5

DDR2: Phải có 1V8

DDR3: Chân 51 phải có 1V5

Nếu mất nguồn RAM thì thường do chết FET hoặc chết IC giao động nguồn RAM.



Đo nguồn BUS RAM (VTT) phải có 1V25 cho DDR1

SRAM

SRAM

Mất nguồn Bus Ram dẫn đến các hậu quả sau: không cắm RAM thì kêu tít tít, cắm RAM vào im re nhưng không chạy (như dạng lỗi chip Bắc).

Ngoài ra, nếu không có dãy điện trở thì đo chân 2, 4, 6 của DDR1.



Nguồn chipset (có khi chung nguồn AGP/PCIx)

Đo chân S các mosfet công suất khu vực giữa 2 chipset phải có 1V5.



Nếu mất nguồn này thì khi kích nguồn chipset lập tức nóng bừng lên (thậm chí nóng đến mức sập máy luôn).

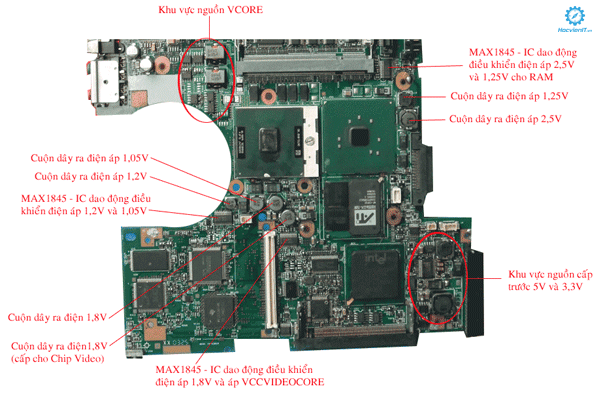

Nguồn Vcore cấp cho CPU

Tiến hành đo tại chân các cuộn dây giống nhau xung socket gắn CPU: phải có từ 1v1 ~ 1v8.

Hi vọng các thông tin trên giúp ích cho bạn. Chúc bạn thành công!
