Hướng dẫn cách đọc điện trở theo vạch màu

Trong bài viết này, HocvieniT sẽ hướng dẫn bạn cách đọc giá trị điện trở theo vạch màu cực kỳ đơn giản mà dễ hiểu.

Hướng dẫn cách đọc điện trở theo vạch màu

Hướng dẫn cách đọc điện trở theo vạch màu

Phân loại điện trở



Các điện trở có giá trị được định nghĩa theo vạch màu thì chúng ta có chia thành 3 loại điện trở: Điện trở 4 vạch màu và điện trở 5 vạch màu và 6 vạch màu.

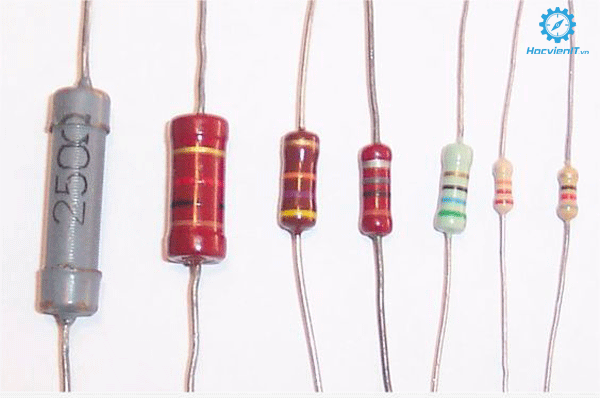

Các loại điện trở

Các loại điện trở

Trong đó, loại điện trở 4 vạch màu và 5 vạch màu bạn có thể thấy trên hình vẽ. Bạn chỉ cần ghi nhớ rằng khi đọc các giá trị của điện trở 5 vạch màu và 6 vạch màu thì cần phải để ý kỹ bởi giữa chúng có sự khác biệt một chút về các giá trị.



Do đó, để tránh nhầm lẫn khi đọc các thông số giá trị của các điện trở, các điện trở có tổng số các vòng màu từ 5 trở xuống thì bạn sẽ không hay bị nhầm vì các vị trí mà bị trống sẽ không có vòng màu và chúng được đặt ở phía tay bên phải trước khi bạn đọc các thông số giá trị.



Ngoài ra, với các điện trở có độ chính xác cao và có thêm tham số thay đổi theo nhiệt độ thì bạn có thể thấy các vòng màu tham số nhiệt có chiều rộng lớn hơn và cũng được sắp xếp về bên tay phải trước khi đọc các thông số giá trị.



Cách đọc điện trở theo vạch màu



Đương nhiên bạn cũng phải biết rằng cách đọc điện trở theo vạch màu đều dựa vào các giá trị màu sắc được ghi trên điện trở mà đọc theo một trình tự nhất định:

Bảng giá trị điện trở qua mã màu

Bảng giá trị điện trở qua mã màu

Điện trở 4 vạch màu



Vạch thứ nhất: là giá trị hàng chục trong giá trị điện trở

Vạch thứ hai: là giá trị hàng đơn vị trong giá trị điện trở

Vạch thứ ba: là kết quả của hệ số nhân với giá trị số mũ của 10 rồi nhân với giá trị điện trở

Vạch thứ tư: là giá trị sai số của điện trở



Điện trở 5 vạch màu



Điện trở 5 vạch màu tương tự với điện trở 4 vạch màu và chỉ thêm một vạch màu ở đầu:

Vạch thứ nhất: là giá trị hàng trăm trong giá trị điện trở

Vạch thứ hai: là giá trị hàng chục trong giá trị điện trở

Vạch thứ ba: là giá trị hàng đơn vị trong giá trị điện trở

Vạch thứ tư: là kết quả của hệ số nhân với giá trị số mũ của 10 rồi nhân với giá trị điện trở

Vạch thứ năm: là giá trị sai số của điện trở

Cách đọc điện trở 4 vạch màu

Cách đọc điện trở 4 vạch màu

Tuân theo cách đọc giá trị điện trở như trên chúng ta sẽ làm ví dụ trên hình vẽ.



Đầu tiên, ta đọc điện trở 4 vạch màu ở phía trên, nó có giá trị màu lần lượt là: đỏ/tím/cam/nhũ vàng và chúng cho ta các giá trị tương ứng với thứ tự màu đó lần lượt là 2/7/3/5%. Sau đó nhân lần lượt các giá trị tương ứng ta được 27×10^3Ω=27kΩ và sai số điện trở là 5%.

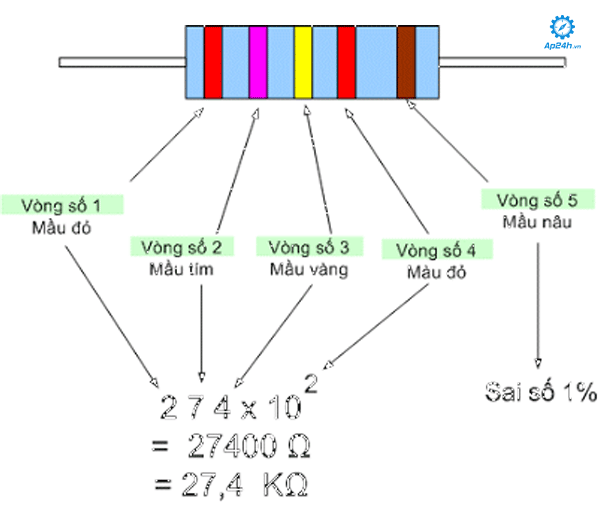

Cách đọc điện trở 5 vạch màu

Cách đọc điện trở 5 vạch màu

Dựa cách làm trên bạn có thể làm tương tự với điện trở 5 vạch màu, nó có các màu lần lượt là: Đỏ/tím/vàng/đỏ/nâu và tương ứng với lần lượt các giá trị như sau: 2/7/4/2/1%. Từ đó ta tính được giá trị điện trở chính là 274×10^2=27.4Ω, có sai số điện trở là 1%.



Hi vọng các thông tin trên giúp ích cho bạn. Còn nếu bạn có nhu cầu tìm hiểu thêm nhiều kiến thức về điện trở hơn nữa thì hãy tham gia các khóa học vô cùng hữu ích của HocvieniT.vn ngay nhé.
