Đồng hồ đo điện vạn năng là một thiết bị hữu dụng và hỗ trợ đắc lực trong ngành kỹ thuật điện tử. Trong bài viết ngày hôm nay, chúng ta sẽ cùng nhau tìm hiểu về cách đo điện trở bằng đồng hồ đo điện qua sự hướng dẫn của chuyên gia tới từ HocvieniT.vn

Kỹ thuật đo điện trở bằng đồng hồ vạn năng
Kỹ thuật đo điện trở bằng đồng hồ vạn năng

Các dạng đồng đo điện có thể đo điện trở

Hiện nay trên thị trường có 2 loại vạn năng kế (đồng hồ đo dòng điện, đo điện áp, điện trở…) với rất nhiều chức năng đo khác nhau dưới đây:

Đồng hồ vạn năng điện tử: Đồng hồ đo điện vạn năng kim là loại đồng hồ đã ra đời từ lâu và có giá thành rẻ hơn. Tuy nhiên, thiết bị này đang dần bị thay thế bởi vạn năng kế điện tử. Bộ phận chính của nó là một gavano kế. Đồng hồ vạn năng kim thường chỉ thực hiện được việc đo lường một số đại lượng cơ bản như cường độ dòng điện, hiệu điện thế và điện trở. Kết quả đo sẽ được hiển thị bởi một chiếc kim chỉ trên thước hình cung. Và khác với đồng hồ đo vạn năng điện tử, đồng hồ kim không cần đến nguồn điện nuôi ở chế độ đo cường độ dòng điện và hiệu điện thế. Một số nhà sản xuất nổi tiếng như Hioki, Twintex…

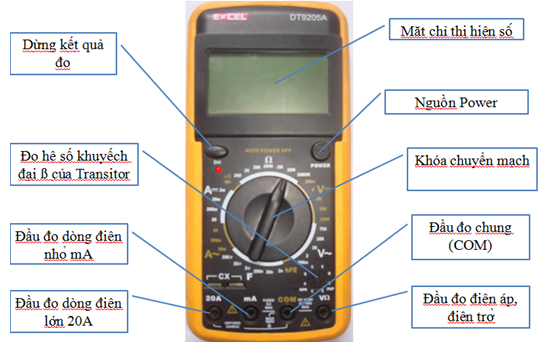

Cấu tạo cơ bản của đồng hồ vạn năng
Cấu tạo cơ bản của đồng hồ vạn năng

Đồng hồ vạn năng kim: Đồng hồ vạn năng điện tử hiện số hay vạn năng kế điện tử là loại đồng hồ vạn năng sử dụng các linh kiện điện tử chủ động. Thiết bị này cần đến một nguồn điện cấp như pin. Đây là dụng cụ phổ biến và không thể thiếu của tất cả những người làm công việc có liên quan đến kiểm tra điện và điện tử. Khi tiến hành đo lường, kết quả sẽ được hiển thị qua màn hình LCD điện tử. Việc lựa chọn các đơn vị đo, thang đo… thường được tiến hành bằng các nút bấm hay công tắc xoay có nhiều nấc. Một số vạn năng kế điện tử hiện đại còn có thể tự động chọn thang đo.



Hướng dẫn cách đo điện trở bằng đồng hồ vạn năng

Cách đo điện trở bằng đồng hồ số

Sử dụng thang đo điện trở

Đối với thang đo điện trở của đồng hồ vạn năng điện tử, chúng ta có thể đo được rất nhiều thứ như kiểm tra giá trị điện trở, kiểm tra sự thông mạch của một đoạn dây dẫn, kiểm tra sự thông mạch của một đoạn mạch in, kiểm tra sự phóng nạp của tụ điện, kiểm tra trở kháng của một mạch điện…
