Cách đọc giá trị điện trở theo tiêu chuẩn quốc tế

Trong số bài viết trước, HocvieniT.vn đã cùng các bạn đưa ra được về định nghĩa điện trở là gì cũng như tìm hiểu về các loại điện trở phổ biến. Ngày hôm nay, chúng ta sẽ tiếp tục cùng nhau nghiên cứu về bảng màu điện trở, từ đó nắm được cách đọc giá trị điện trở.

Cách đọc giá trị điện trở theo tiêu chuẩn quốc tế

Cách đọc giá trị điện trở theo tiêu chuẩn quốc tế

Điện trở là gì?

Chúng ta sẽ cùng điểm lại một số khái niệm cơ bản về điện trở trước khi đi sâu vào cách đọc điện trở. Điện trở là gì? Hiểu một cách đơn giản, điện trở là sự cản trở dòng điện của một vật dẫn điện. Nếu một vật dẫn điện tốt thì điện trở của vật đó nhỏ. Ngược lại, nếu vật dẫn điện kém thì điện trở sẽ lớn. Vật cách điện có điện trở vô cùng lớn.

Điện trở của dây dẫn là gì phụ thuộc vào chất liệu, độ dài và tiết diện của dây. Điện trở được tính theo công thức:

R = ρ.L / S

Trong các thiết bị điện tử, điện trở là một linh kiện quan trọng được làm từ hợp chất cacbon và kim loại. Tùy thuộc theo tỷ lệ pha trộn mà người ta có thể tạo ra được các loại điện trở với trị số khác nhau.

Đơn vị của điện trở là Ω (Ohm) , KΩ , MΩ

Các điện trở có kích thước nhỏ được ghi trị số bằng các vạch màu theo quy ước chung của thế giới. Các điện trở có kích thước lớn hơn từ 2WW trở lên thường được ghi trị số trực tiếp trên thân. Ví dụ như đối với các loại điện trở công suất, điện trở sứ.



Phân loại điện trở

Các điện trở có giá trị được định nghĩa theo vạch màu thì chúng ta có chia thành 3 loại điện trở: Điện trở 4 vạch màu và điện trở 5 vạch màu và 6 vạch màu. Trong đó, loại điện trở 4 vạch màu và 5 vạch màu bạn có thể thấy trên hình vẽ. Bạn chỉ cần ghi nhớ rằng khi đọc các giá trị của điện trở 5 vạch màu và 6 vạch màu thì cần phải để ý kỹ bởi giữa chúng có sự khác biệt một chút về các giá trị.

Do đó, để tránh nhầm lẫn khi đọc các thông số giá trị của các điện trở, các điện trở có tổng số các vòng màu từ 5 trở xuống thì bạn sẽ không hay bị nhầm vì các vị trí mà bị trống sẽ không có vòng màu và chúng được đặt ở phía tay bên phải trước khi bạn đọc các thông số giá trị.Ngoài ra, với các điện trở có độ chính xác cao và có thêm tham số thay đổi theo nhiệt độ thì bạn có thể thấy các vòng màu tham số nhiệt có chiều rộng lớn hơn và cũng được sắp xếp về bên tay phải trước khi đọc các thông số giá trị.



Cách đọc điện trở theo vạch màu

Đương nhiên bạn cũng phải biết rằng cách đọc điện trở theo vạch màu đều dựa vào các giá trị màu sắc được ghi trên điện trở mà đọc theo một trình tự nhất định

Điện trở 4 vạch màu

Vạch thứ nhất: là giá trị hàng chục trong giá trị điện trở

Vạch thứ hai: là giá trị hàng đơn vị trong giá trị điện trở

Vạch thứ ba: là kết quả của hệ số nhân với giá trị số mũ của 10 rồi nhân với giá trị điện trở

Vạch thứ tư: là giá trị sai số của điện trở

Bảng giá trị điện trở qua mã màu

Bảng giá trị điện trở qua mã màu

Điện trở 5 vạch màu

Điện trở 5 vạch màu tương tự với điện trở 4 vạch màu và chỉ thêm một vạch màu ở đầu:

Vạch thứ nhất: là giá trị hàng trăm trong giá trị điện trở

Vạch thứ hai: là giá trị hàng chục trong giá trị điện trở

Vạch thứ ba: là giá trị hàng đơn vị trong giá trị điện trở

Vạch thứ tư: là kết quả của hệ số nhân với giá trị số mũ của 10 rồi nhân với giá trị điện trở

Vạch thứ năm: là giá trị sai số của điện trở



Lưu ý: Để tránh lẫn lộn trong khi đọc giá trị của các điện trở, đối với các điện trở có tổng số vòng màu từ 5 trở xuống thì có thể không bị nhầm lẫn vì vị trí bị trống không có vòng màu sẽ được đặt về phía tay phải trước khi đọc giá trị. Còn đối với các điện trở có độ chính xác cao và có thêm tham số thay đổi theo nhiệt độ thì vòng màu tham số nhiệt sẽ được nhìn thấy có chiều rộng lớn hơn và phải được xếp về bên tay phải trước khi đọc giá trị.

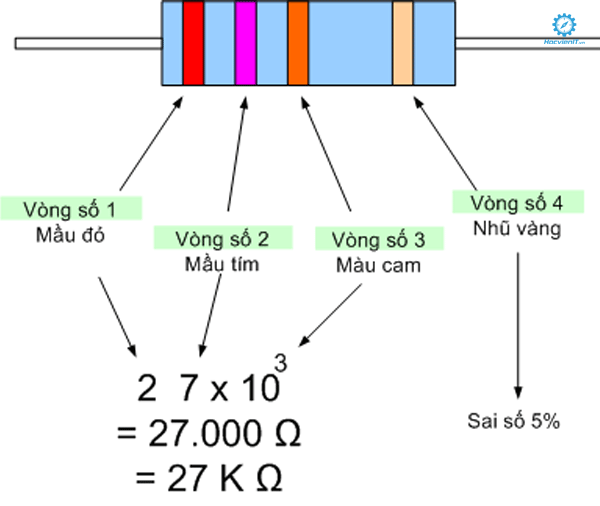

Tuân theo cách đọc giá trị điện trở như trên chúng ta sẽ làm ví dụ trên hình vẽ. Đầu tiên, ta đọc điện trở 4 vạch màu ở phía trên, nó có giá trị màu lần lượt là: đỏ/tím/cam/nhũ vàng và chúng cho ta các giá trị tương ứng với thứ tự màu đó lần lượt là 2/7/3/5%. Sau đó nhân lần lượt các giá trị tương ứng ta được 27×10^3Ω=27kΩ và sai số điện trở là 5%.

Dựa cách làm trên bạn có thể làm tương tự với điện trở 5 vạch màu, nó có các màu lần lượt là: Đỏ/tím/vàng/đỏ/nâu và tương ứng với lần lượt các giá trị như sau: 2/7/4/2/1%. Từ đó ta tính được giá trị điện trở chính là 274×10^2=27.4Ω, có sai số điện trở là 1%.



SMD điện trở hay điện trở dán

Surface Mount Điện trở hoặc SMD điện trở là điện trở có hình chữ nhật làm từ oxit kim loại rất nhỏ. Chúng được hàn trực tiếp lên bề mặt mạch điện. Giá trị SMD điện trở được in với 3 hoặc 4 chữ số thì chữ số cuối cùng cho ta biết hệ số nhân.. Cách đọc thể hiện ở ví dụ sau:

“103” = 10 × 1.000 ohms = 10 kiloΩ’s

“392” = 39 × 100 ohms = 3.9 kiloΩ’s

“563” = 56 × 1.000 ohms = 56 kiloΩ’s

“105” = 10 × 100,000 ohms = 1 MegaΩ

Trên đây là cách đọc bảng màu điện trở theo tiêu chuẩn quốc tế. Hy vọng những chia sẻ trên sẽ giúp ích cho bạn trong công việc của mình. Chúc các bạn thành công!
