Chia sẻ kinh nghiệm sửa Main Foxconn G31 MV không boot

Ngày hôm nay, HocvieniT.vn nhận sửa một máy có main gặp khá nhiều lỗi và thông qua bài viết này muốn cùng anh em chia sẻ và rút ra kinh nghiệm với nhau.

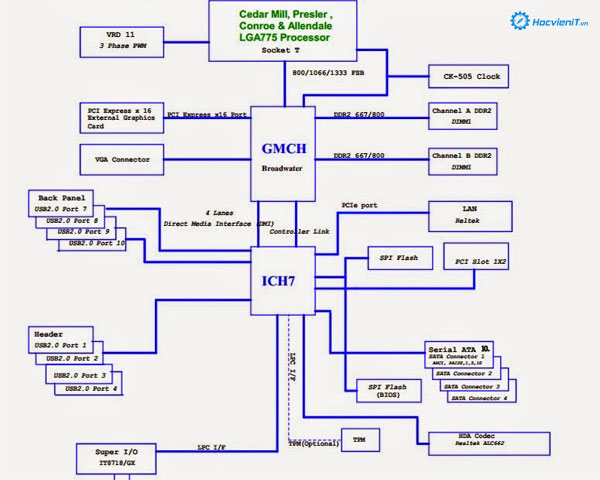

Kinh nghiệm sửa Main Foxconn G31 MV không boot

Kinh nghiệm sửa Main Foxconn G31 MV không boot

Kiểm tra lỗi của Main



Qua kiểm tra thấy Main này chưa hề qua tay thợ sửa nào nhưng lại gặp khá nhiều lỗi như vậy cũng rất hiếm.

Đầu tiên khi bắt đầu kiểm tra sơ bộ thấy treo reset không có clock. Tiếp tục tiến hành kiểm tra các nguồn:

  • Nguồn ram: đủ
  • Nguồn chíp nam: đủ
  • Nguồn chíp bắc: đủ

Sau đó là nguồn vcore có đủ, tín hiệu PGOOD cũng đủ.

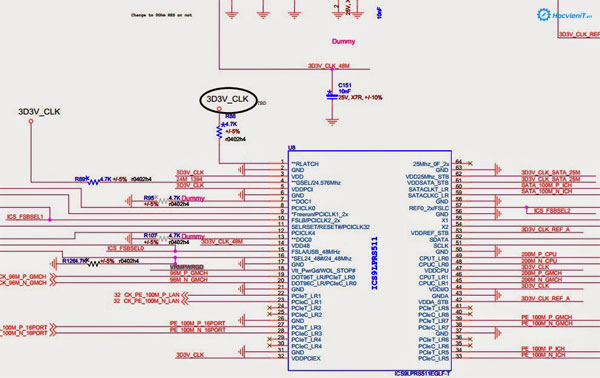

Mất clock: Kiểm tra đến lệnh En chân 18 của ic clock thì mất. Lệnh này lấy từ đường tín hiệu VRMPWRGD. Cho nên kiểm tra tiếp lệnh này bằng cách lấy 3,3V qua R124 về chân 31 PGOOD của IC Vcore RT8841 và tiến hành kiểm tra trở R124, nếu thấy sai trị số thì thay bằng trở khác đúng trị số vào. Cuối cùng, kích nguồn lệnh En cho clock có 3.3V.



Kết quả là đèn clock đã sáng. Tín hiệu reset trên card test main tốt. Nhưng không nhảy code.

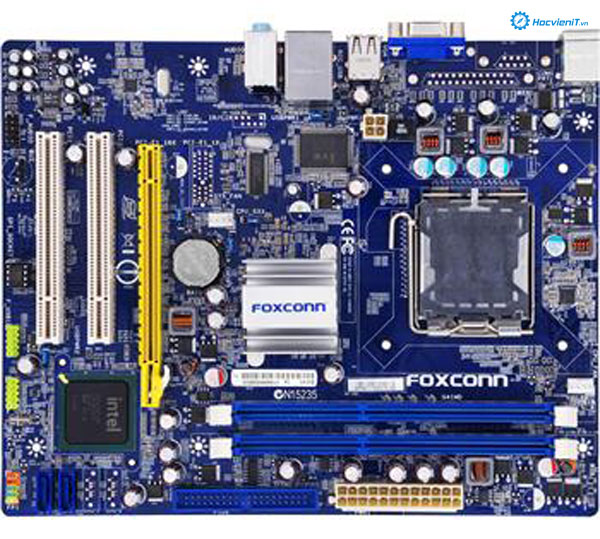

Chia sẻ kinh nghiệm sửa main Foxconn G31 MV Boot

Chia sẻ kinh nghiệm sửa main Foxconn G31 MV Boot

Quá trình sửa Main



Thông thường theo các biểu hiện trên thì bắt đầu tiến hành thay IC Vcore là OK nhưng trường hợp này lại không được. Thậm chí sau khi kiểm tra các trở bẹ RN4, RN5 thấy tốt nên tiến hành thay thử IO I8718 nhưng kết quả vẫn như thế.



Cho nên qua một hồi xem xét lại kỹ lưỡng thì quyết định thay thử clock. Sau đó, đo nguồn 1D25V_MCH. Đo chân S của Q16 thấy mất áp (thường có áp khoảng 1,2V). Kiểm tra Fet vẫn còn tốt. Tiếp tục tiến hành kiểm tra U9 là Ft6321 (có thể thay tương đương bằng APW1720). Thấy đủ điều kiện để IC hoạt động.



Đến đây, nghi ngờ là lỗi của IC nên tiến hành thay IC tốt vào. Đã có nguồn 1,2V tại chân S của Q16. Đồng thời khi có nguồn, main cũng nhảy code và đòi ram.



Nếu anh em tưởng đến đây là đã xong thì hoàn toàn sai lầm.



Bởi khi cắm ram thì nó im re. Tiến hành kiểm tra lại các nguồn ram, đảm bảo Clock tốt và vệ sinh sạch sẽ khe ram. Chuẩn bị hết thế là yên tâm đập chip bắc rồi cho lên ” lò ” đá lại chân. Đến tận bây giờ main mới lên và hoạt động bình thường.



Hi vọng bài học kinh nghiệm sửa Main Foxconn G31 MV không boot của HocvieniT.vn có thể giúp ích cho các anh em!
