Phương pháp kiểm tra mosfet hiệu quả và nhanh chóng

Trong các bài viết lần trước, HocvieniT.vn đã cùng các bạn tìm hiểu thế nào là mosfet, cấu tạo cũng như nguyên lý hoạt động của linh kiện này. Nhận thấy đây là một chủ đề rất được quan tâm và cũng đã có rất nhiều các thắc mắc, câu hỏi từ các bạn gửi về cho trung tâm, HocvieniT.vn sẽ có bài viết chia sẻ cách đo mosfet hiệu quả để xác định hư hỏng. Mời các bạn cùng theo dõi.

Phương pháp kiểm tra Mosfet hiệu quả và nhanh chóng

Phương pháp kiểm tra Mosfet hiệu quả và nhanh chóng

Mosfet là Transistor hiệu ứng trường (Metal Oxide Semiconductor Field Effect Transistor) là một Transistor đặc biệt có cấu tạo và hoạt động khác với Transistor thông thường mà ta đã biết. Mosfet thường có công suất lớn hơn rất nhiều so với BJT. Đối với tín hiệu 1 chiều thì nó coi như là 1 khóa đóng mở. Mosfet có nguyên tắc hoạt động dựa trên hiệu ứng từ trường để tạo ra dòng điện, là linh kiện có trở kháng đầu vào lớn thích hợp cho khuếch đại các nguồn tín hiệu yếu.



Cách đo mosfet trên mainboard hiệu quả

Dụng cụ chuẩn bị kiểm tra mosfet

Một đồng hồ vạn năng với 2 que đo, để đồng hồ thang x1KΩ, kiểm tra dây đo còn tốt, dụng cụ kẹp linh kiện cố định hay miếng lót cách điện. Trước khi đo mosfet – FET (FET) dùng dây dẫn hay tô vít nối tắt 3 chân của mosfet – FET lại để khử hết điện tích trên các chân (lý do FET là linh kiện rất nhạy cảm, điện tích trên các chân có thể ảnh hưởng đến kết quả đo).

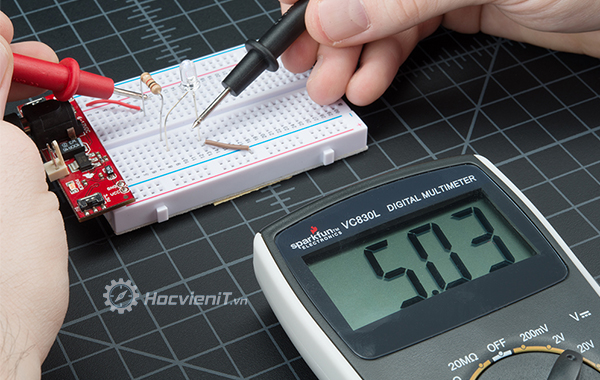

Đồng hồ Digital

Đồng hồ Digital

Hướng dẫn cách đo mosfet

Mosfet có thể được kiểm tra thông qua đồng hồ vạn năng. Do có cấu tạo khác so với transistor nên cách đo mosfet bằng đồng hồ số sẽ hơi khác so với khi đo transistor.

Đối với mosfet – FET còn tốt

Là khi đo trở kháng giữa G với S và giữa G với D có điện trở bằng vô cùng ( kim không lên cả hai chiều đo) và khi G đã được thoát điện thì trở kháng giữa D và S phải là vô cùng.

– Bước 1: Chuẩn bị để thang x1KW

– Bước 2: Nạp cho G một điện tích ( để que đen vào G que đỏ vào S hoặc D )

– Bước 3: Sau khi nạp cho G một điện tích ta đo giữa D và S ( que đen vào D que đỏ vào S ) => kim sẽ lên

– Bước 4: Chập G vào D hoặc G vào S để thoát điện chân G

– Bước 5: Sau khi đã thoát điện chân G đo lại DS như bước 3 kim không lên.

Với kết quả thu lại được như vậy có nghĩa là mosfet tốt

Đo kiểm tra Mosfet

Đo kiểm tra Mosfet

Đối với mosfet – FET chết hay chập

– Bước 1: Để đồng hồ thang x 1KW

– Bước 2: Đo giữa G và S hoặc giữa G và D nếu kim lên = 0 W là chập

– Bước 3: Đo giữa D và S mà cả hai chiều đo kim lên = 0 W là chập D S

Đo nhanh và xem khả năng mở kênh của mosfet – FET

Kiểm tra mosfet – FET kênh N

– Bước 1: Đặt thang x10K, đặt FET lên vật cách điện hay kẹp chặt bằng dụng cụ không dẫn điện

– Bước 2: Đặt que đỏ vào cực S, que đen vào cực D, thông thường VOM sẽ chỉ một giá trị nào đó (do điện tích còn tồn tại trên chân G làm mở)

– Bước 3: Giữ que đo như ở bước 2, chạm ngón tay từ cực G sang cực D sẽ thấy kim nhích lên (thường gần bằng 0), chạm tay từ G sang S sẽ thấy kim tụt đi (có trường hợp tụt gần về vô cùng). Để thấy kim thay đổi nhiều hơn thì hay để ngón tay chạm dính nước hoặc chạm vào đầu lưỡi vào cực G

Với kết quả này chứng tỏ đó là FET còn sống, nếu ko có thay đổi là FET chết.

Cách đo mosfet – FET kênh P

Với mosfet – FET kênh P cách đo các bạn thực hiện tương tự như đối với FET kênh N nhưng cần đảo que đo.



Vai trò của mosfet trên mainboard

– Mosfet được sử dụng để khuếch đại dòng điện trong mạch ổn áp. Trong mạch ổn áp nguồn cho RAM, Mosfet đóng vai trò khuếch đại dòng điện, IC khuếch đại thuật toán LMV358 thực hiện điều khiển điện áp ở chân G, mạch có tác dụng cung cấp một điện áp ổn định với dòng điện tương đối lớn.

– Mosfet kết hợp với cuộn dây thực hiện đóng mở điện áp một chiều thành dạng xung có rộng xung thay đổi được từ đó có thể tăng hay giảm điện áp đầu ra so với điện áp đầu vào theo ý muốn.

– Mosfet nhỏ được sử dụng thay cổng đảo



Bảng tra cứu các loại mosfet thông dụng

2SJ306 P-Channel 3A , 25W

2SJ307 P-Channel 6A, 30W

2SJ308 P-Channel 9A, 40W

2SK1038 N-Channel 5A, 50W

2SK1117 N-Channel 6A, 100W

2SK1118 N-Channel 6A, 45W

2SK1507 N-Channel 9A, 50W

2SK1531 N-Channel 15A, 150W

2SK1794 N-Channel 6A,100W

2SK2038 N-Channel 5A,125W

2SK2039 N-Channel 5A,150W

2SK2134 N-Channel 13A,70W

2SK2136 N-Channel 20A,75W

2SK2141 N-Channel 6A,35W

2SK2161 N-Channel 9A,25W

2SK2333 N-FET 6A,50W

2SK400 N-Channel 8A,100W

2SK525 N-Channel 10A,40W

2SK526 N-Channel 10A,40W

2SK527 N-Channel 10A,40W

>>> Chi tiết bảng tra cứu các loại mosfet thông dụng

Nếu mosfet – FET trên thiết bị của bạn có vấn đề và cần phải thay thế, bạn có thể sử dụng bảng tra cứu các loại mosfet thông dụng nhằm tìm ra sự lựa chọn hợp lý.



Cách kiểm tra transistor hiệu quả và nhanh chóng

Đối với cách đo transistor bằng đồng hồ vạn năng số, bạn hãy đưa về thang đo diode. Đối với trường hợp sử dụng đồng hồ kim sẽ sử dụng thang đo x10K. Cụ thể như sau:

– Kiểm tra transistor ngược NPN tương tự kiểm tra hai Diode đấu chung cực Anôt. Điểm chung là cực B, nếu đo từ B sang C và B sang E ( que đen vào B ) thì tương đương như đo hai diode thuận chiều. Riêng với trường hợp này bạn sẽ thấy kim lên, trong khi tất cả các trường hợp đo khác kim không lên


– Kiểm tra transistor thuận PNP tương tự kiểm tra hai Diode đấu chung cực Katôt, điểm chung là cực B của transistor. Nếu đo từ B sang C và B sang E ( que đỏ vào B ) thì tương đương như đo hai diode thuận chiều => kim lên. Những trường hợp đo khác kim không lên

– Trái với các điều trên là transistor bị hỏng

Một số trường hợp mà transistor có thể xảy ra hỏng hóc:

– Đo thuận chiều từ B sang E hoặc từ B sang C => kim không lên là transistor đứt BE hoặc đứt BC

– Đo từ B sang E hoặc từ B sang C kim lên cả hai chiều là chập hay rò BE hoặc BC

– Đo giữa C và E kim lên là bị chập CE



Trên đây là những chia sẻ về cách đo mosfet trên mainboard hiệu quả và dễ thực hiện nhất. Với cách đo này, bạn có thể tiến hành kiểm tra mosfet – FET trên thiết bị của mình khi có hỏng hóc hoặc sự cố xảy ra. Hy vọng đây sẽ là những chia sẻ giúp ích cho bạn trong quá trình học tập và làm việc. Hãy đặt ngay câu hỏi trong phần bình luận phía dưới bài viết nếu có bất kỳ thắc mắc nào cần được giải đáp. Chúc bạn thành công!
