Sơ đồ nguyên lý chuẩn đoán pan nguồn laptop – mạch không nạp sạc pin

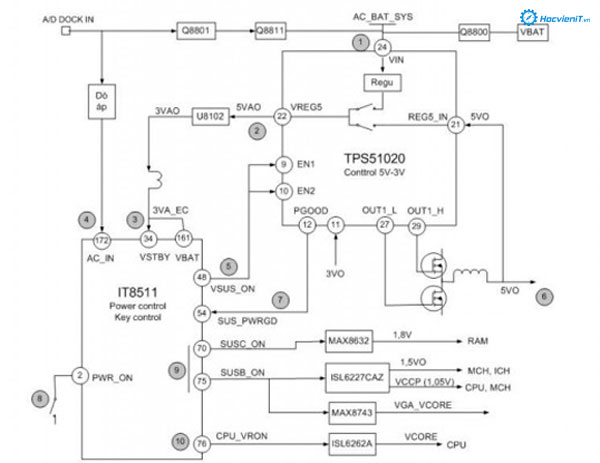

Sơ đồ nguyên lý chuẩn đôán pan nguồn laptop - mạch không nạp sạc pin

Sơ đồ nguyên lý chuẩn đôán pan nguồn laptop – mạch không nạp sạc pin


Các Pan lỗi thường gặp

  • Máy bật công tắc nguồn không được
  • máy bật lên nguồn rồi tắt bật lại không được
  • Máy chạy một lúc thì tắt hẳn, khi bật lại công tắc nguồn không được
  • Máy đang chạy thì bị treo hoặc tự khởi động lại
  • Mạch không nạp sạc pin

* Giải thích ký hiệu:

  • TPS51020: Là IC nguồn 3v3 và 5V cấp trước
  • IT8511: Là SIO
  • A/D Dock In: Là nguồn adapter cắm vào
  • VBAT: Là nguồn Pin
  • AC_BAT: Là nguồn cấp cho toàn mạch, nó có thể lấy từ Adapter hoặc Pin.



1: Cách vận hành



  • Nguồn AC_BAT cấp cho IC nguồn 3v3/5V ( chân 24 TPS51020 )
  • IC nguồn 3v3/5V tự tạo 5V (VREG5 chân 22 TPS51020) cấp cho SIO
  • SIO nhận 3v3 từ đường 5VAO của IC 3v3/5V
  • SIO dò áp AC_IN (Coi có dùng Adapter hay không)
  • SIO ra lệnh mở nguồn 3v3 và 5V (EN1 và EN2)

* Chi tiết

  • TPS51020 tạo ra 3v3 và 5v (1 nhánh của 3v3 hoặc 5v này sẽ đưa ngược về để cấp nguồn nuôi SIO) còn lại cấp cho toàn mạch.
  • TPS51020 báo tín hiệu Power Good (PWRGD) về cho SIO
  • Nút kích nguồn có 3v3 và chờ nhấn nút mở nguồn.
  • Khi nhấn nút kích nguồn, SIO ra lệnh mở các nguồn thứ cấp (hay còn gọi nguồn cấp sau) như: nguồn RAM, nguồn chip Nam, chip Bắc, nguồn chip VGA
  • SIO tiếp tục mở nguồn Vcore cấp cho CPU hoàn thành quá trình của mạch kích nguồn.



2: Kiểm tra mạch kích nguồn



Nguồn AC_BAT phải có và đến được chân cấp nguồn IC 3v3/5v (TPS51020). Nguồn này được mở = 1 hoặc 2 Mosfet và thường được vẽ chung với mạch sạc.

  • Thứ nhất, TPS51020 phải tự tạo và có 5V (VREG5) cấp cho SIO.
  • Hai là, SIO phải mở lệnh EN1 và EN2 của TPS51020 (nếu mất, ta có thể tìm cách cấp áp để giả  lệnh này).
  • Ba là, đã có EN1 và EN2 thì phải có 3v3 và 5v
  • Thứ tư là, 3v3 và 5V được rồi thì chân PWRGD phải ở mức cao
  • Cuối cùng là, 3v3 và 5V đã được thì chân kích nguồn phải có 3v3

Chú ý: Khi kích nguồn, nếu các nguồn thứ cấp khác đều xong thì toàn bộ phần nguồn sẽ chạy. Nhưng khi 1 trong các nguồn thứ cấp “có vấn đề” mạch sẽ “bảo vệ” và ngắt toàn bộ nguồn ( như tình trạng kích tắt ).



Sơ đồ nguyên lý và chuẩn đoán mạch nguồn không sạch cho Mainboard Laptop

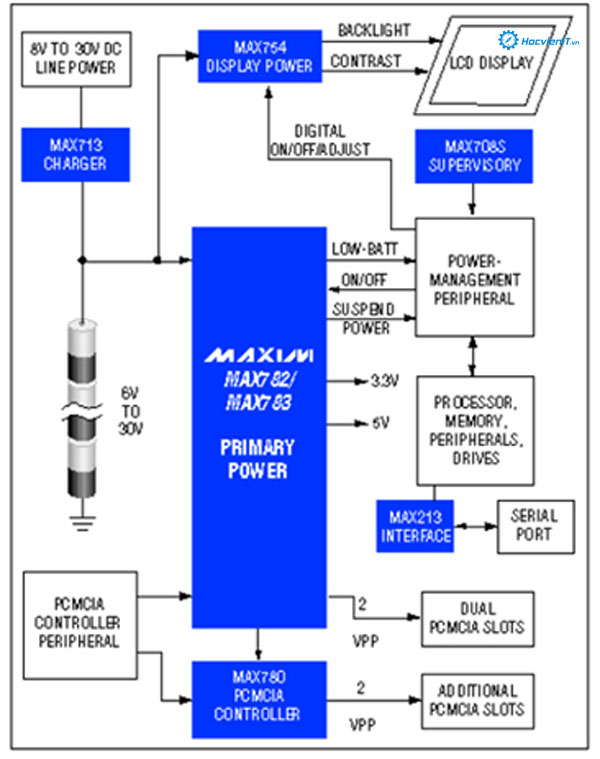

Sơ đồ nguyên lý mạch nguồn không sạc cho main laptop

Sơ đồ nguyên lý mạch nguồn không sạc cho main laptop



Chú ý: Trong hình các khối to màu xanh chính là các IC nguồn (Theo hình này là tổng cộng 6 ic nguồn)

Giải thích:

  • IC sạc Max713: Lấy nguồn DC trực tiếp từ adapter và quản lý việc sạc  pin cho laptop.
  • IC nguồn chính vẫn là Max782: Giữ nhiệm vụ cung cấp nguồn 3V3 và 5V cho toàn mạch.
  • Quản lý nguồn cao áp và sáng tối Max754.
  • Quản lý nguồn cho card mở rộng Max780.
  • Còn lại các ic kia là dùng trong các chức năng riêng ít ảnh hưởng hơn.
