Những điều cần biết về nguồn chờ trên máy Laptop

Trong hệ thống khối nguồn của laptop, nguồn chờ có vai trò cực kỳ quan trọng. Chính vì vậy, việc tìm hiểu nguồn chờ trên máy Laptop là vô cùng cần thiết. Hãy cùng HOCVIENiT.vn tìm hiều về nguồn chờ trên máy laptop qua bài viết sau đây.

Những điều cần biết về nguồn chờ trên máy Laptop

Những điều cần biết về nguồn chờ trên máy Laptop

1. Định nghĩa về nguồn chờ

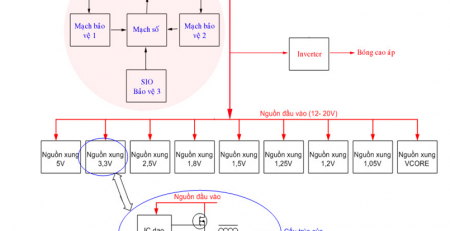

Nguồn chờ là nguồn điện áp thấp đầu tiên trên máy( 5V hoặc 5V và 3V) do mạch ổn áp REGU tạo ra để cấp nguồn cho một số mạch cần điện áp thấp như SIO( IC điều khiển nguồn), chân VDD của IC dao động 5V, 3V cấp trước hoặc một số mạch bảo vệ.

Tất cả các máy Laptop đều có nguồn chờ ra ở chân All Always On của IC dao động

nguồn 5V, 3V cấp trước. Nguồn chờ có điện áp 5V hoặc 5V và 3V và xuất hiện ở tất cả mọi thời điểm khi máy có gắn nguồn Pin hoặc cắm Adapter. Mạch REGU tạo ra nguồn chờ được tích hợp trong IC dao động của nguồn cấp trước 5V, 3V.

2. Các dạng nguồn chờ trên các dòng máy Laptop

Dạng 1: Nguồn chờ cấp nguồn cho IC-SIO

(Dạng này thường gặp trên hầu hết các dòng máy như HP, SONY, DELL, ASUS, ACER…)

Dạng 2: Nguồn chờ cấp điện cho chân lệnh ON5, ON3 của IC dao động nguồn cấp

trước:

Dạng 3: Dòng máy IBM có hai điện áp chờ: một điện áp ra từ chân All Always On của

IC dao động 5V, 3V, một điện áp ra từ chân IC-TB62501( điện áp VCC3SW) để cấp nguồn

cho IC-PMH4( SIO).

3. Mạch tạo ra nguồn chờ trên máy ASUS:

Phân tích sơ đồ:

B1: Khi cấp nguồn DCIN hoặc gắn Pin, ban đầu máy sẽ có nguồn đầu vào

AC_BAT_SYS.

B2: Điện áp AC_BAT_SYS đi vào chân VIN của IC dao động của nguồn cấp trước 5V,

3V. Mạch REGU trong IC sẽ hạ áp xuống 5V rồi đi qua chuyển mạch SW sau đó tạo ra

nguồn chờ ra ở chân All Always On( chân VREG5).

B3: Nguồn chờ 5V cho giảm áp qua IC-U8102 lấy ra 3.3V cấp cho IC điều khiển nguồn.

B4: khi điện áp DCIN >14V thì mạch dò áp sẽ cho tín hiệu báo về chân AC_IN.

B5: Khi có nguồn thứ cấp 3.3V và có tín hiệu ở chân AC_IC thì IC điều khiển sẽ tự động

cho ra lệnh VSUS_ON quay lại điều khiển IC dao động của nguồn xung tạo ra điện áp

5V, 3V.

B6: Nguồn xung hoạt động và tạo ra điện áp 5V( 5VO). Điện áp này đưa về chân 21 (VREG5_IN), khi đó chuyển mạch sẽ đóng điện áp ở chân VREG5 sang chân REG5_IN.

Chức năng này giúp cho mạch REGU không bị quá tải và như vậy mạch REGU nó giống

như một mạch có tác dụng khởi động lúc ban đầu.

B7: Khi nguồn xung hoạt động tốt, từ IC dao động sẽ có tín hiệu PGOOD báo về IC điều

khiển, lúc này IC điều khiển sẵn sàng nhận lệnh từ phím PWR_ON.

B8: Khi bấm công tắc, IC điều khiển sẽ đưa ra lệnh SUS_ON và SUS_ON để điều khiển các nguồn thứ cấp.

4. Mạch tạo nguồn chờ trên máy SONY:

Phân tích sơ đồ:

B1: Khi cấp nguồn DC IN hoặc gắn Pin, ban đầu máy sẽ có nguồn đầu vào( DCBATOUT).

B2: Điện áp DCBATOUT đi vào chân VIN của IC dao động của nguồn cấp trước 5V, 3V.

Mạch REGU trong IC sẽ hạ áp xuống 5V rồi đi qua chuyển mạch SW sau đó tạo ra

nguồn chờ ra ở chân All Always On( chân LDO).

B3: Nguồn chờ 5V cho giảm áp qua IC-AT5208 lấy ra 3.3V cấp cho IC điều khiển nguồn

B4: Khi điện áp DC IN >14V thì mạch dò áp trong IC dao động xạc Pin sẽ cho tín hiệu báo

về chân AC IN_EC.

B5: Khi có nguồn cấp 3.3V và có tín hiệu ở chân ACIN_EC thì IC điều khiển sẽ tự động

cho ra lệnh ALW_ON quay lại điều khiển IC dao động của nguồn xung tạo điện áp 5V,3V

B6: Nguồn xung hoạt động và tạo ra điện áp 5V( 5VALW), điện áp này đưa về chân 9

của IC, khi đó chuyển mạch sẽ đóng điện áp ở chân LDO sang chân 9. Chức năng này

giúp cho mạch REGU không bị quá tải và như vậy mạch REGU nó giống như một mạch

có tác dụng khởi động lúc ban đầu.

B7: Khi nguồn xung hoạt động tốt, từ IC dao động sẽ có tín hiệu ALW_PWRGD báo về IC

điều khiển. Lúc này IC điều khiển sẵn sàng nhận lệnh từ phím PWR_ON.

B8: Khi bấm công tắc, IC điều khiển sẽ đưa ra lệnh SUSB_ON và lệnh RUN_ON( B9) để

điều khiển các nguồn thứ cấp.

5. Mạch tạo ra nguồn chờ trên máy IBM T42( các máy IBM có hai nguồn chờ):

Phân tích mạch:

– Từ nguồn đầu vào, điện áp VINT16 cấp vào chân V+ của IC dao động MAX1631( dao

động nguồn 5V, 3V cấp trước).

– Mạch REGU trong IC sẽ giảm áp xuống 5V lấy ra điện áp All Always On( có 5V) ra ở

chân VL( đây là nguồn chờ thứ nhất).

– Khi cấp nguồn qua rắc DCIN, điện áp đi qua cầu chì rẽ nhánh qua R453, D10 vào

đường điện áp VREGIN16.

– Khi gắn Pin, điện áp đi qua cầu chì F2 rẽ nhánh qua F9, D19 vào đường điện áp

VREGIN16.

– Điện áp VREGIN16 đi vào IC-TB62501 qua chân 57 hạ áp xuống 3.3V rồi lấy ra ở

chân 59 tạo ra nguồn chờ thứ hai là VCC3SW cấp cho IC điều khiển PMH4.

– Mạch SW sẽ chuyển mạch giữa nguồn được tạo ra bởi mạch REGU với nguồn

VCC3M.

6. Những thắc mắc liên quan đến nguồn chờ

Chúng ta phải kiểm tra nguồn chờ khi nào?

– Chúng ta cần kiểm tra nguồn chờ khi máy không có nguồn cấp trước 5V, 3V và đã có

nguồn đầu vào 19V

Nguồn chờ phụ thuộc vào những yếu tố nào?

– Nguồn chờ phụ thuộc vào điện áp VIN( nguồn đầu vào) cấp cho IC dao động.

– Phụ thuộc vào chân lệnh EN_LDO( có ở một số IC).

 Trên đây, HOCVIENiT.vn đã giới thiệu cơ bản về nguồn chờ trên máy Laptop. Hy vọng bài viết hữu ích với bạn!
