Hướng dẫn thay IC nguồn laptop theo quy trình cơ bản

Trong bài viết này, Học Viện IT thực hiện một hướng dẫn chuyên sâu về thay thế IC nguồn laptop – một kỹ năng quan trọng trong sửa chữa bo mạch chủ (mainboard) laptop. Việc thay thế IC nguồn đòi hỏi sự tỉ mỉ, hiểu biết về điện tử và kỹ năng hàn linh kiện dán (SMD).

I. IC nguồn laptop là gì? Tại sao cần thay thế?

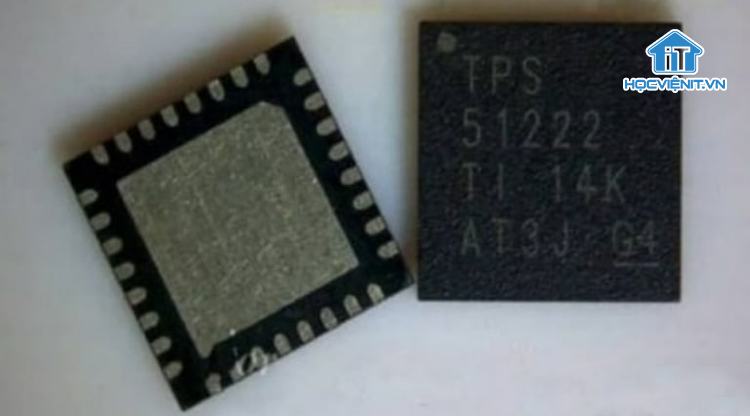

IC nguồn là một bộ phận trên mainboard laptop, chịu trách nhiệm quản lý và phân phối nguồn điện đến các bộ phận khác. Chúng có thể là:

• IC sạc (charging IC) quản lý việc sạc pin
• IC điều khiển nguồn (power management IC) cung cấp điện áp cho CPU, GPU, RAM
• Hoặc các IC khác điều khiển các mức điện áp khác nhau trên bo mạch.

Khi nào cần thay thế IC nguồn?

IC nguồn thường bị hỏng do các nguyên nhân sau:

• Quá áp/Quá dòng: Do bộ sạc không tương thích, chập chờn điện, hoặc lỗi linh kiện khác gây quá tải.
• Quá nhiệt: Hoạt động trong môi trường nhiệt độ cao kéo dài, hoặc hệ thống tản nhiệt kém.
• Chập mạch/Đoản mạch: Do chất lỏng đổ vào, bụi bẩn, hoặc lỗi linh kiện khác gây chập.
• Tuổi thọ linh kiện: Sau thời gian dài sử dụng, IC có thể xuống cấp và hỏng.

Các triệu chứng thường gặp khi IC nguồn hỏng bao gồm: laptop không bật nguồn, không sạc pin, bật nguồn nhưng không lên hình, hoặc tắt nguồn đột ngột.

2. Chuẩn bị

Thay IC nguồn laptop là sửa chữa cấp độ linh kiện trên bảng mạch nên sẽ cần đòi hỏi sự chính xác cao. Do đó, việc chuẩn bị kỹ lưỡng là rất quan trọng:

• Máy khò nhiệt: Để tháo/hàn các IC dán.
• Mỏ hàn: Để làm sạch chân pad hoặc hàn các linh kiện nhỏ hơn.
• Nhíp, dao mổ: Để xử lý các linh kiện nhỏ và làm sạch.
• Kính lúp/Kính hiển vi: Để nhìn rõ các chân IC và mối hàn nhỏ.
• Đồng hồ vạn năng: Để kiểm tra điện áp, thông mạch, xác định linh kiện lỗi.
• Nguồn cấp dòng: Để cấp nguồn kiểm tra và tìm lỗi bằng phương pháp cấp áp dò nóng.
• Thiết bị hút thiếc và và dây hút thiếc: Để loại bỏ thiếc thừa.
• Dung dịch làm sạch bo mạch: Để làm sạch keo, và dị vật gây bẩn.
• Thiếc hàn và chất trợ hàn: Giúp mối hàn đẹp và chắc chắn.

Ngoài ra học viên cần thao tác trên thảm chống tĩnh điện, không gian làm việc sạch sẽ, đủ ánh sáng và thông thoáng.

3. Quy trình thay IC nguồn laptop cơ bản

Bước 1: Chẩn đoán và Xác định IC lỗi

• Kiểm tra tổng quan: Quan sát bo mạch tìm dấu hiệu cháy nổ, đổi màu, phồng rộp ở các linh kiện.
• Đo kiểm: Sử dụng đồng hồ vạn năng để đo điện áp, đo trở kháng tại các cuộn dây nguồn, các chân IC nghi ngờ. Tìm điểm chập (short circuit) trên các đường nguồn chính.
• Cấp áp dò nóng: Sử dụng nguồn cấp dòng để cấp một điện áp thấp (ví dụ: 1V-3V) với dòng giới hạn vào đường nguồn đang bị chập. IC hoặc linh kiện bị chập sẽ nóng lên, giúp xác định chính xác vị trí lỗi dưới kính hiển vi.
• Tra cứu sơ đồ mạch (Schematic/Boardview): Để xác định chính xác tên, chức năng và các chân của IC nghi ngờ.

Bước 2: Chuẩn bị tháo IC cũ

• Ghi nhận vị trí: Chụp ảnh hoặc ghi chú vị trí và hướng của IC để đặt IC mới đúng cách.
• Làm sạch khu vực: Loại bỏ keo, bụi bẩn xung quanh IC bằng dung dịch làm sạch bo mạch và bàn chải.
• Bôi chất trợ hàn: Bôi một lượng chất trợ hàn vừa đủ lên các chân và dưới bụng IC (nếu có pad tản nhiệt dưới bụng). chất trợ hàn giúp thiếc nóng chảy đều và ngăn ngừa oxy hóa.

Bước 3: Tháo IC cũ

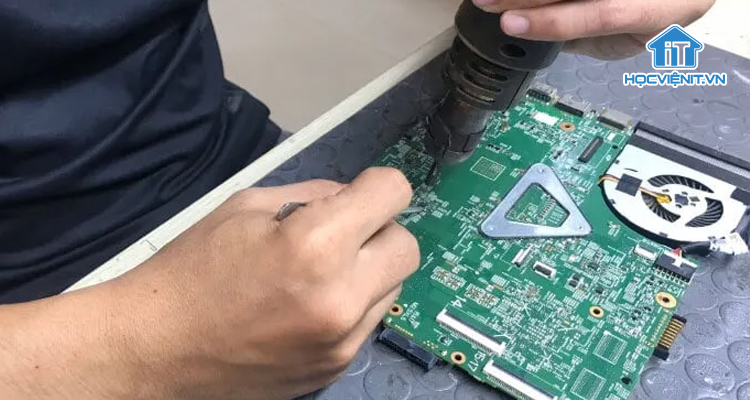

• Sử dụng máy khò nhiệt: Đặt nhiệt độ và lượng gió phù hợp (tùy thuộc vào loại thiếc và kích thước IC, thường từ 300-380°C).
• Khò đều: Di chuyển đầu khò đều xung quanh IC, giữ một khoảng cách an toàn. Khi thiếc dưới IC nóng chảy và bóng lên, nhẹ nhàng dùng nhíp gắp IC ra. Tránh dùng lực mạnh để không làm bong chân pad trên bo mạch.
• Làm sạch thiếc cũ: Sau khi gắp IC ra, dùng mỏ hàn và dây hút thiếc/thiết bị hút thiếc để loại bỏ hoàn toàn thiếc cũ và làm sạch các chân pad trên bo mạch. Đảm bảo bề mặt phẳng và không còn thiếc thừa.

Bước 4: Hàn IC mới

• Đặt IC mới: Cẩn thận đặt IC mới vào đúng vị trí và đúng hướng đã ghi nhận. Đảm bảo các chân IC thẳng hàng với các chân pad trên bo mạch.
• Bôi chất trợ hàn: Bôi một lớp chất trợ hàn mới lên các chân IC và pad.

Trường hợp 1: Hàn bằng máy khò nhiệt

• Đối với IC có pad tản nhiệt dưới bụng: Khò nhiệt từ phía trên và có thể dùng mỏ hàn nhỏ chấm nhẹ vào các lỗ thông mạch từ phía dưới bo mạch (nếu có) để đảm bảo thiếc chảy đều dưới bụng IC. Đây là bước quan trọng để tản nhiệt cho IC.
• Đối với các IC thông thường: Khò đều xung quanh IC cho đến khi thiếc chảy và IC tự động “chìm” xuống đúng vị trí. Có thể dùng nhíp gõ nhẹ để IC ổn định.

Trường hợp 2: Hàn bằng mỏ hàn

Đối với các IC có chân lớn hoặc để cố định ban đầu, có thể chấm một ít thiếc vào một vài chân góc bằng mỏ hàn trước khi dùng máy khò. Sau khi khò, kiểm tra lại từng chân bằng mỏ hàn nếu cần để đảm bảo không bị thiếu thiếc hoặc cầu chì.

Bước 5: Kiểm tra và hoàn thiện

• Làm sạch bo mạch: Dùng dung dịch làm sạch bo mạch và bàn chải để làm sạch hoàn toàn chất trợ hàn còn sót lại trên bo mạch. Việc này giúp tránh chập mạch và giữ bo mạch sạch sẽ.
• Kiểm tra bằng mắt thường/kính hiển vi: Đảm bảo tất cả các chân IC đã được hàn chắc chắn, không có cầu chì giữa các chân và không có chân nào bị hở.
• Đo kiểm lại: Sử dụng đồng hồ vạn năng để đo kiểm tra lại trở kháng tại các đường nguồn, các chân của IC mới để đảm bảo không còn chập mạch và các giá trị cơ bản là bình thường.
• Lắp ráp và kiểm tra chức năng: Lắp bo mạch vào laptop và kiểm tra các chức năng cơ bản: bật nguồn, sạc pin, hiển thị màn hình, các cổng kết nối.

Thay thế IC nguồn là một công việc đòi hỏi sự cẩn thận cao, học viên cần kiên nhẫn không vội vàng. Hãy bắt đầu với các bo mạch cũ, hỏng không còn giá trị để luyện tập kỹ năng hàn/khò.

Nắm vững nguyên lý hoạt động của các mạch nguồn, cách đọc sơ đồ mạch là yếu tố then chốt để chẩn đoán chính xác. Xem video hướng dẫn chi tiết cách khò hàn IC nguồn.

Hướng dẫn khò hàn IC nguồn

4. Những sai lầm thường gặp khi sửa IC nguồn laptop

Dưới đây là một số sai lầm phổ biến của học viên mới:

• Lỗi khi hàn IC: Một sai lầm phổ biến là hàn IC nguồn không đủ chắc chắn hoặc lắp đặt IC không đúng vị trí có thể khiến IC không tiếp xúc tốt với mạch, dẫn đến lỗi nguồn hoặc không lên nguồn.
• Không làm sạch bo mạch trước khi thay thế IC nguồn: Một số học viên mới không làm sạch bo mạch trước khi thay thế IC nguồn, dẫn đến bụi bẩn hoặc cặn keo tản nhiệt còn sót lại trên bo mạch, làm ảnh hưởng đến quá trình hàn và tiếp xúc của IC nguồn.
• Không kiểm tra kỹ sau khi thay thế IC nguồn: Sau khi thay IC nguồn, một số học viên không kiểm tra kỹ toàn bộ hệ thống trước khi lắp lại máy. Điều này có thể dẫn đến việc bỏ sót các lỗi nhỏ, như cáp màn hình chưa gắn chặt, quạt không quay, hoặc máy không lên nguồn.

Việc thay thế IC nguồn laptop không chỉ là một kỹ năng thủ công mà còn là sự kết hợp của kiến thức lý thuyết và kinh nghiệm thực hành. Chúc các bạn học viên tại Học Viện IT nắm vững kiến thức này và thành công trong con đường sửa chữa laptop chuyên nghiệp!
